太陽能作為一種新興的綠色能源，以其永小枯竭、無污染等優點，正得到迅速的推廣應用.LED具有體積小而堅固耐用耗電量低、使用壽命長、環保、光色性能好等特點。LED太陽能路燈系統由太陽能電池、路燈控制器、蓄電池、市電供電和LED路燈五部分組成。
LED路燈控制器主要由光敏元件、放大器、繼電器、受控?zé)艉碗娫措娐方M成。白天，光照強度強，光敏電阻R2呈現低阻狀態，VT1基極電位降低，VT1和VT2處于截止?fàn)顟B(tài)，繼電器K不吸合，燈L不亮。
當夜幕降臨時，光照強度弱，光敏電阻R2阻值逐漸變大，VT1基極電阻上升，當上升到一定程度后，VT1導通，VT2隨之導通，繼電器K吸合，燈L點亮。

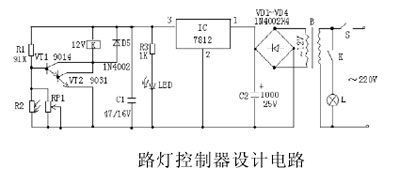

電路如圖所示:
