節能路燈控制器的目的是控制路燈在合適的時間段照明，以此來達到節約能量的目的。但是，我們有可能會忽略一點：路燈控制器本身也需要節能。
下面就介紹一款雙效節能路燈控制電路，它的特點是無論夜晚工作狀態或是白天守候狀態，其工作電流都不大于1mA。
它是由光電轉換部分、與非門、微分電路及控制電路組成。當有光照時，光敏二極管VD1導通，a點電位達到與非門YF1的開門電平，輸出端b點低電位， YF2輸出高電位，經C1與R5組成的微分電路，在C點輸出一正尖峰脈沖，使BG1導通，J1瞬時吸合(隨即釋放)。常閉觸點J1-1斷開，CJ1斷電釋放，其自保觸點CJ1-1斷開，路燈熄滅。當晚上無光時，a點低電平，b點高電平，經YF3與YF4及由C2和R6組成的另一微分電路，在d點上又產生一正脈沖，使晶體管VT2導通，J2瞬間吸合(隨即釋放)。常開觸點J 2-1閉合，CJ1吸合，CJ1-1自保，燈被打開。由于J1與J2采用了瞬間吸合的方法，所以電路的功耗很小。
元器件選擇也有需要，與非門采用CMOS片 C036，2輸入4與非門一塊。晶體管VT1、VT2用3DG型硅管，β值應大于80。光敏二極管VD1用2CU型。繼電器J1、J2選用工作電壓在6V 左右的高、中靈敏度繼電器。交流接觸器CJ1視所帶路燈數目而定。

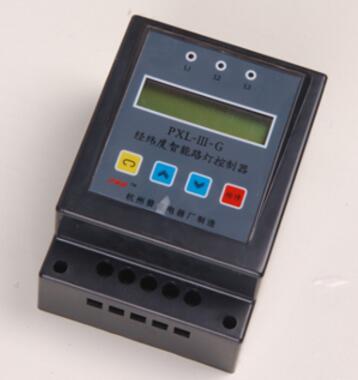

使用pxk路燈控制器，雙重節能更有效。如有需要，請與我們聯系：13600510895
