產品說明：

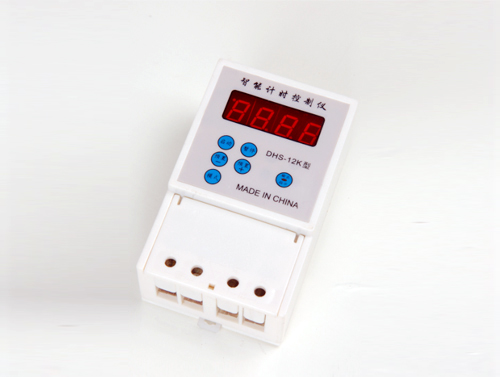

DHS-12K型智能時控開關制儀
使用說明書
一、 概述：
DHS-12K型智能計時控制儀采用的單片機技術開發生產，適用于各種對時間的計量和自動控制，通過設置四個參數來選擇儀器的功能；時間計量有100小時、100分鐘、100秒三檔；計時類型有定時器，計時器，雙定時器（循環計時）三種；按鍵操作也有四種類型；預置數有記憶；報警和控制輸出有多種方法可選。本儀器功能齊全，控制方式自由組合，這種靈活組合給用戶使用帶來很大的方便。
二、 技術參數：
1、 額定工作電壓：AC220V 50Hz
2、 負載電流：10A（阻性）
3、 環境溫度：-15～70℃
4、 環境濕度：＜80%
5、 計量范圍：
100小時：00：00≤99：59小時
100分鐘：00：00≤99：59分鐘
100秒：00：00≤99：59秒
三、工作模式及操作方法：
模式1：K1=啟停鍵，K2=清0鍵，K3=預置+，K4=預置-
模式2：K1=啟動鍵，K2=暫停，K3=預置+，K4=預置-
模式3：K1=計時鍵，K2=置數鍵，K3=預置+，K4=預置-
模式4：K1=開預置，K2=關預置，K3=預置+，K4=預置-
模式1-3的操作：靠前次按預置+或預置-鍵，顯示預置值；第2次按預置+或預置-鍵，預置數遞增或遞減，并記住比較后一次調整的預置時間；按啟動鍵或啟停鍵，開始計時，再按暫停鍵或啟停鍵，停止計時，計時結束，控制和報警輸出；按清0鍵，清除當前計時器，控制輸出關閉（低電平）。
模式4的操作：模式4為雙定時器專用操作模式。按住開預置鍵再按預置+或預置-，開時間被設置完預置修改；按住關預置鍵再按預置+或預置-，關時間被設置修改。
注：①模式4雙定時器在設置完預置數后，必須重新通電后才能執行比較后一次的設定值，否則只能執行設置以前的數值。
②儀器面板上按鍵功能可根據產品的工作模式自由對應。
四、工作模式參數設置：
共有四個參數，參數名分別為：SETUP1，SETUP2，SETUP3，SETUP4。SETUP1為工作類型參數；SETUP2為輸出參數；SETUP3為控制時間；SETUP4為報警時間。
按住“模式”鍵再接通電源進入?yún)?shù)設置，顯示1-XX，高兩位1-表示參數SETUP1，低兩位XX為參數數據。“暫?！辨I修改參數個位，“啟動”修改參數十位；“預置-”選擇參數，放開模式鍵退出參數設置。
